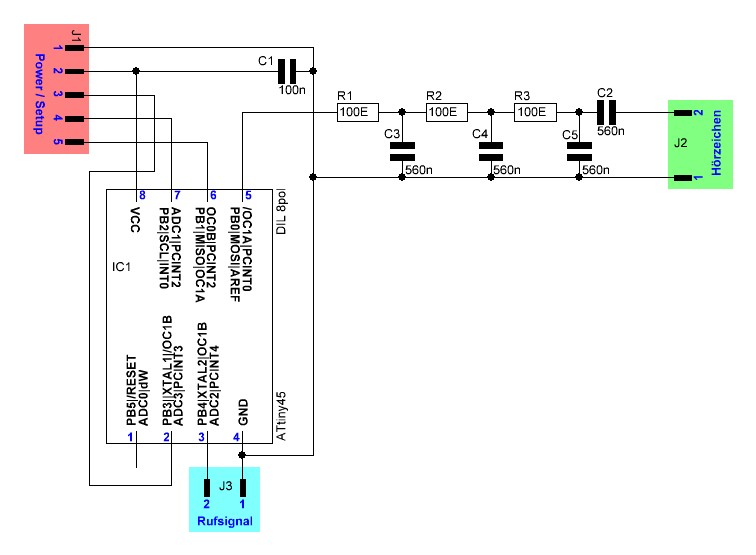

Hier stelle ich einen einfachen Hörzeichengenerator basierend auf einem ATtiny45 für kleine Telefonprojekte vor. Dieser Generator erzeugt neben den folgende Hörzeichen mit einem 440Hz Sinuston (+/- 2%) auch noch ein Signal um ein Relais im Ruftakt zu steuern:
BIT 012 |
Art des Wähltones | Zeitdiagramm |
000 | Wählaufforderungszeichen (neu) | Dauerton |
100 | Gassenbesetzt | +240 -240 |
010 | Teilnehmerbesetzt | +480 -480 |
110 | Freizeichen / Rufton / Relais | +1000 -5000 |
001 | Wählaufforderungszeichen (alt) | +200 -300 +700 -800 |
101 | Besetztzeichen alt | +125 -475 |
011 | Aufschalten | +240 -240 +240 -1280 |
111 | Anklopfen | Erster: +200 -200 +200 -1000, weitere: +200 -200 +200 -5000 |
Die im Zeitdiagramm dargestellten Werte bedeuten
+xxx = Ton xxx Millisekunden anliegend,
-yyy = kein Ton für yyy Millisekunden.
